[머신러닝] YOLO ver.3 code

서론

Yolo는 one stage detector 실시간으로 탐지될 만큼 성능이 좋으며, ver.2의 경우 relet 잔차 개념을 뒷단에 적극적으로 사용. 26x26 13x13 조합하여 작은 객체로 탐지할 수 있다. ver.3부터 실무에 이용하며, 속도(inference time)역시 월등하게 빠름. 그러나 mAP는 그다지 향상되지 않는다.

Abstract

• 작은 변화가 있었다.
• RetinaNet보다 3.8배 더 빠르다.
• 57.9 AP50 획득 및, 51ms 속도를 얻었다.

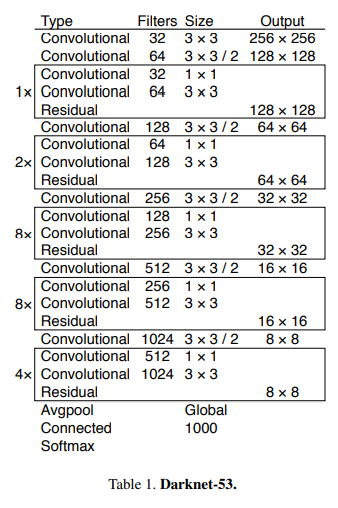

Backbone model

• conv층이 53개
• 작은 물체 탐지를 위해 스케일이 3개로 나누어졌다.
  컨볼루션 층의 보폭을 조절해 나가며 디테일하게 스케일을 조정하여 피쳐맵을 만들어 tensor를 생성하였다.
• tensor의 구조는 yolo ver.1과 동일

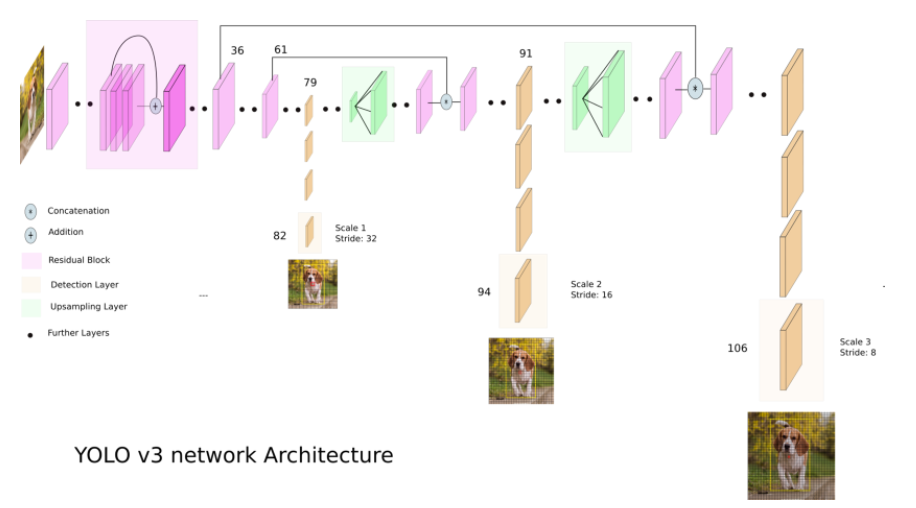

network architecture

• tensor 구성 시 13x13, 26x26, 52x52 세 개의 스케일로 만들어지도록 컨볼루션 블럭을 구성하였다.
• 중간에 up sampling 해서 크기를 2배로 키워주는 layer
• Resnet에서 자주 사용된 skip connection 사용하여 Depth concatenation(앞 부분에서 사용된 특징이 뒷 부분에서도 고려됨) (gradiant 소멸 문제 해결)

[convolutional]
batch_normalize=1
filters=32
size=3
stride=1
pad=1
activation=leaky

# Downsample

[convolutional]
batch_normalize=1
filters=64
size=3
stride=2
pad=1
activation=leaky

출처: darknet github

grid

• 격자는 같은 방식으로 나누어진다.
• bound box predict할 때 3개의 스케일 박스로 나누어지도록 설정하였다.
• anchor box 개념이 추가 되었다.
• 각 격자당 스케일을 나누어 사용하였다.
• 박스의 중심은 격자의 상대좦와 폭을 가지고 있다.
• 하나의 격자에 anchor box가 세 개가 있고 출력도 3개가 된다.
  (13, 13, 3x(4+1+80))

loss function

• Classification loss을 Binary cross entropy로 변경하였다.

Code Review

yolo v3 gitgub 출처

이미지 전처리

def preprocess_input(image, net_h, net_w):
    new_h, new_w, _ = image.shape

    # determine the new size of the image
    if (float(net_w)/new_w) < (float(net_h)/new_h):
        new_h = (new_h * net_w)/new_w
        new_w = net_w
    else:
        new_w = (new_w * net_h)/new_h
        new_h = net_h

    resized = cv2.resize(image[:,:,::-1]/255., (int(new_w), int(new_h)))

    # embed the image into the standard letter box
    new_image = np.ones((net_h, net_w, 3)) * 0.5
    new_image[int((net_h-new_h)//2):int((net_h+new_h)//2), int((net_w-new_w)//2):int((net_w+new_w)//2), :] = resized
    new_image = np.expand_dims(new_image, 0)

    return new_image

resized = cv2.resize(image[:,:,::-1]/255., (int(new_w), int(new_h)))

• 정사각형으로 resize해줘야 하는데, 무작정 늘이면 문제가 되므로 남는 공간을 0번 색깔로 칠해준다.

decoding

• tensor를 해석하여 원하는 정보로 추출시켜준다.

def decode_netout(netout, anchors, obj_thresh, nms_thresh, net_h, net_w):
    grid_h, grid_w = netout.shape[:2]
    nb_box = 3
    netout = netout.reshape((grid_h, grid_w, nb_box, -1))
    nb_class = netout.shape[-1] - 5

    boxes = []

    netout[..., :2]  = _sigmoid(netout[..., :2])
    netout[..., 4:]  = _sigmoid(netout[..., 4:])
    netout[..., 5:]  = netout[..., 4][..., np.newaxis] * netout[..., 5:]
    netout[..., 5:] *= netout[..., 5:] > obj_thresh

    for i in range(grid_h*grid_w):
        row = i / grid_w
        col = i % grid_w

        for b in range(nb_box):
            # 4th element is objectness score
            objectness = netout[int(row)][int(col)][b][4]
            #objectness = netout[..., :4]

            if(objectness.all() <= obj_thresh): continue

            # first 4 elements are x, y, w, and h
            x, y, w, h = netout[int(row)][int(col)][b][:4]

            x = (col + x) / grid_w # center position, unit: image width
            y = (row + y) / grid_h # center position, unit: image height
            w = anchors[2 * b + 0] * np.exp(w) / net_w # unit: image width
            h = anchors[2 * b + 1] * np.exp(h) / net_h # unit: image height

            # last elements are class probabilities
            classes = netout[int(row)][col][b][5:]

            box = BoundBox(x-w/2, y-h/2, x+w/2, y+h/2, objectness, classes)
            #box = BoundBox(x-w/2, y-h/2, x+w/2, y+h/2, None, classes)

            boxes.append(box)

    return boxes

전처리된 이미지를 원래 해상도로 변경

def correct_yolo_boxes(boxes, image_h, image_w, net_h, net_w):
   if (float(net_w)/image_w) < (float(net_h)/image_h):
       new_w = net_w
       new_h = (image_h*net_w)/image_w
   else:
       new_h = net_w
       new_w = (image_w*net_h)/image_h

   for i in range(len(boxes)):
       x_offset, x_scale = (net_w - new_w)/2./net_w, float(new_w)/net_w
       y_offset, y_scale = (net_h - new_h)/2./net_h, float(new_h)/net_h

       boxes[i].xmin = int((boxes[i].xmin - x_offset) / x_scale * image_w)
       boxes[i].xmax = int((boxes[i].xmax - x_offset) / x_scale * image_w)
       boxes[i].ymin = int((boxes[i].ymin - y_offset) / y_scale * image_h)
       boxes[i].ymax = int((boxes[i].ymax - y_offset) / y_scale * image_h)


NMS 알고리즘

def do_nms(boxes, nms_thresh):
   if len(boxes) > 0:
       nb_class = len(boxes[0].classes)
   else:
       return

   for c in range(nb_class):
       sorted_indices = np.argsort([-box.classes[c] for box in boxes])

       for i in range(len(sorted_indices)):
           index_i = sorted_indices[i]

           if boxes[index_i].classes[c] == 0: continue

           for j in range(i+1, len(sorted_indices)):
               index_j = sorted_indices[j]

               if bbox_iou(boxes[index_i], boxes[index_j]) >= nms_thresh:
                   boxes[index_j].classes[c] = 0

컨볼루션 블럭

def _conv_block(inp, convs, do_skip=True):
    x = inp
    count = 0

    for conv in convs:
        if count == (len(convs) - 2) and do_skip:
            skip_connection = x
        count += 1

        if conv['stride'] > 1: x = ZeroPadding2D(((1,0),(1,0)))(x) # unlike tensorflow darknet prefer left and top paddings
        x = Conv2D(conv['filter'],
                   conv['kernel'],
                   strides=conv['stride'],
                   padding='valid' if conv['stride'] > 1 else 'same', # unlike tensorflow darknet prefer left and top paddings
                   name='conv_' + str(conv['layer_idx']),
                   use_bias=False if conv['bnorm'] else True)(x)
        if conv['bnorm']: x = BatchNormalization(epsilon=0.001, name='bnorm_' + str(conv['layer_idx']))(x)
        if conv['leaky']: x = LeakyReLU(alpha=0.1, name='leaky_' + str(conv['layer_idx']))(x)

    return add([skip_connection, x]) if do_skip else x

for conv in convs:

convs에 4개의 딕셔너리가 들어왔다.

if count == (len(convs) - 2) and do_skip:
skip_connection = x
...
return add([skip_connection, x]) if do_skip else x

-2 지점의 layer를 임시로 skip connection에 보관한 뒤, 마지막줄에 add해서 붙인다.

if conv['stride'] > 1: x = ZeroPadding2D(((1,0),(1,0)))(x) # unlike tensorflow darknet prefer left and top paddings

stride 변수가 1보다 크면 padding한다. (왼쪽 위 오버만 padding하도록)

x = Conv2D(conv['filter'],
conv['kernel'],
strides=conv['stride'],
padding='valid' if conv['stride'] > 1 else 'same', # unlike tensorflow darknet prefer left and top paddings
name='conv' + str(conv['layer_idx']),
use_bias=False if conv['bnorm'] else True)(x)
if conv['bnorm']: x = BatchNormalization(epsilon=0.001, name='bnorm' + str(conv['layer_idx']))(x)
if conv['leaky']: x = LeakyReLU(alpha=0.1, name='leaky_' + str(conv['layer_idx']))(x)

x가 쌓이며 동시에 batchNormalzation와 leakyReLU에 return되어 입력된다.

padding='valid' if conv['stride'] > 1 else 'same', # unlike tensorflow darknet prefer left and top paddings

보폭이 1 이상이면 padding한다.

use_bias=False if conv['bnorm'] else True)(x)

batchnormalization이 있을 경우 bias를 false로 준다.

for 루프를 돌며 딕셔너리 각각을 꺼내 Con2D라는 케라스에 넣고 인스턴스화 한다. 배치사이즈와 leakyReLU로 층을 계속 쌓아나간다.

모델 생성

def make_yolov3_model():
    input_image = Input(shape=(None, None, 3))

    # Layer  0 => 4
    x = _conv_block(input_image, [{'filter': 32, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 0},
                                  {'filter': 64, 'kernel': 3, 'stride': 2, 'bnorm': True, 'leaky': True, 'layer_idx': 1},
                                  {'filter': 32, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 2},
                                  {'filter': 64, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 3}])

    # Layer  5 => 8
    x = _conv_block(x, [{'filter': 128, 'kernel': 3, 'stride': 2, 'bnorm': True, 'leaky': True, 'layer_idx': 5},
                        {'filter':  64, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 6},
                        {'filter': 128, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 7}])

    # Layer  9 => 11
    x = _conv_block(x, [{'filter':  64, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 9},
                        {'filter': 128, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 10}])

    # Layer 12 => 15
    x = _conv_block(x, [{'filter': 256, 'kernel': 3, 'stride': 2, 'bnorm': True, 'leaky': True, 'layer_idx': 12},
                        {'filter': 128, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 13},
                        {'filter': 256, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 14}])

    # Layer 16 => 36
    for i in range(7):
        x = _conv_block(x, [{'filter': 128, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 16+i*3},
                            {'filter': 256, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 17+i*3}])

    skip_36 = x

    # Layer 37 => 40
    x = _conv_block(x, [{'filter': 512, 'kernel': 3, 'stride': 2, 'bnorm': True, 'leaky': True, 'layer_idx': 37},
                        {'filter': 256, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 38},
                        {'filter': 512, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 39}])

    # Layer 41 => 61
    for i in range(7):
        x = _conv_block(x, [{'filter': 256, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 41+i*3},
                            {'filter': 512, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 42+i*3}])

    skip_61 = x

    # Layer 62 => 65
    x = _conv_block(x, [{'filter': 1024, 'kernel': 3, 'stride': 2, 'bnorm': True, 'leaky': True, 'layer_idx': 62},
                        {'filter':  512, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 63},
                        {'filter': 1024, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 64}])

    # Layer 66 => 74
    for i in range(3):
        x = _conv_block(x, [{'filter':  512, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 66+i*3},
                            {'filter': 1024, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 67+i*3}])

    # Layer 75 => 79
    x = _conv_block(x, [{'filter':  512, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 75},
                        {'filter': 1024, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 76},
                        {'filter':  512, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 77},
                        {'filter': 1024, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 78},
                        {'filter':  512, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 79}], skip=False)

    # Layer 80 => 82
    yolo_82 = _conv_block(x, [{'filter': 1024, 'kernel': 3, 'stride': 1, 'bnorm': True,  'leaky': True,  'layer_idx': 80},
                              {'filter':  255, 'kernel': 1, 'stride': 1, 'bnorm': False, 'leaky': False, 'layer_idx': 81}], skip=False)

    # Layer 83 => 86
    x = _conv_block(x, [{'filter': 256, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 84}], skip=False)
    x = UpSampling2D(2)(x)
    x = concatenate([x, skip_61])

    # Layer 87 => 91
    x = _conv_block(x, [{'filter': 256, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 87},
                        {'filter': 512, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 88},
                        {'filter': 256, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 89},
                        {'filter': 512, 'kernel': 3, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 90},
                        {'filter': 256, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True, 'layer_idx': 91}], skip=False)

    # Layer 92 => 94
    yolo_94 = _conv_block(x, [{'filter': 512, 'kernel': 3, 'stride': 1, 'bnorm': True,  'leaky': True,  'layer_idx': 92},
                              {'filter': 255, 'kernel': 1, 'stride': 1, 'bnorm': False, 'leaky': False, 'layer_idx': 93}], skip=False)

    # Layer 95 => 98
    x = _conv_block(x, [{'filter': 128, 'kernel': 1, 'stride': 1, 'bnorm': True, 'leaky': True,   'layer_idx': 96}], skip=False)
    x = UpSampling2D(2)(x)
    x = concatenate([x, skip_36])

    # Layer 99 => 106
    yolo_106 = _conv_block(x, [{'filter': 128, 'kernel': 1, 'stride': 1, 'bnorm': True,  'leaky': True,  'layer_idx': 99},
                               {'filter': 256, 'kernel': 3, 'stride': 1, 'bnorm': True,  'leaky': True,  'layer_idx': 100},
                               {'filter': 128, 'kernel': 1, 'stride': 1, 'bnorm': True,  'leaky': True,  'layer_idx': 101},
                               {'filter': 256, 'kernel': 3, 'stride': 1, 'bnorm': True,  'leaky': True,  'layer_idx': 102},
                               {'filter': 128, 'kernel': 1, 'stride': 1, 'bnorm': True,  'leaky': True,  'layer_idx': 103},
                               {'filter': 256, 'kernel': 3, 'stride': 1, 'bnorm': True,  'leaky': True,  'layer_idx': 104},
                               {'filter': 255, 'kernel': 1, 'stride': 1, 'bnorm': False, 'leaky': False, 'layer_idx': 105}], skip=False)

    model = Model(input_image, [yolo_82, yolo_94, yolo_106])
    return model

model = Model(input_image, [yolo_82, yolo_94, yolo_106])

각 층 scale을 넣었다. output으로 나오면 loss값으로 나온 것과 계산하여 학습을 한다.
